套筒補償器使用于供暖管道的安裝

發布時間：2019-06-20 21:15:20
瀏覽次數：0次
所屬欄目：產品知識
編輯：千楓

導讀：

套筒補償器的性能

套筒補償器采用矩形截面，圓角波形，管道中單個膨脹節承受位移。由2個膨脹節組成的肘接管道可承受向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。

1、用戶根據管系熱位移情況選定了合適的補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的高溫度，煙風道橫截面的外形尺寸（長、寬）所選用的波形（全高216mm、半高108mm）和波數（單個波紋單波數不超過6波），以便進行補償器的結構設計和制造。

2、每波允許膨脹量：全高型△α=±24mm半高型△α=±12mm。

3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。

4、為減少波紋管的波節數，應考慮冷拉50。

5、補償器適用于截面面積小于4.6以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道

套筒補償器的作用及安裝：

供熱管道的敷設首先分有補償和無補償兩種方式。現階段無補償設計占據主流，這種情況下只需要把管段的伸縮量計算足夠，利用自然彎補償就不用加補償器了，通常是在直埋情況下有無補償敷設。

有補償直埋的情況下，先要確定好直管段的管徑和敷設長度，根據管徑查一下該管徑情況下補償器的大補償量，然后計算能補償多長的直管段，將連個固定墩之間的距離控制在計算結果之內，兩個固定墩中間的位置放補償器。至于有彎頭的地方，需要計算彎頭的補償量，兩邊加支墩。

1 補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘?a href=http://m.czjspx.com target=_blank class=infotextkey>補償器。

2 補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。

3 消聲減振：纖維織物(硅膠布等)、保溫棉體本身具有吸聲、隔震動傳遞的功能，能減少鍋爐、風機等系統的噪聲和震動。

4 無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。

5 良好的耐高溫、耐腐蝕性：選用的氟塑料、硅材料具有較好的耐高溫和耐腐蝕性能。

6 密封性能好：有比較完善的生產裝配系統，纖維補償器可保證無泄露。

7 體輕、結構簡單、維修方便，安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部們及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。

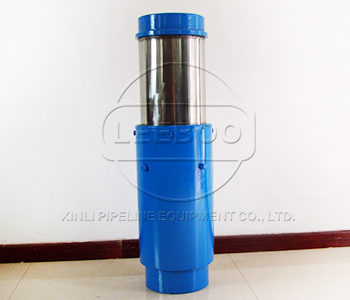

套筒<a href=http://m.czjspx.com target=_blank class=infotextkey>補償器</a>3.jpg
